图解美国能源系统 (下)

译自:2014 年 6 月 12 日【美国】http://www.vox.com
编译：工业和信息化部国际经济技术合作中心  白旻  邵宇琦

7 、 所有发电厂都需要大量输电线 路

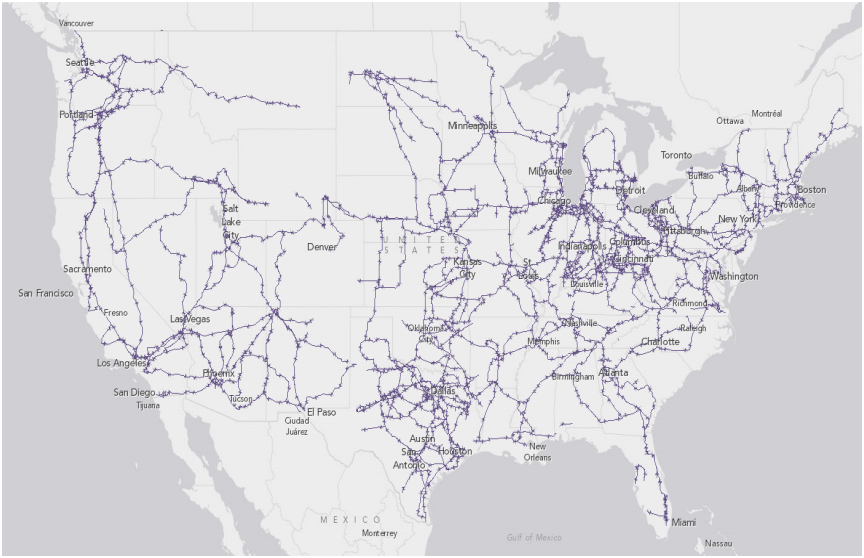

     这是美国本土所有主要输电线路（345 kv 或更高千伏）的示意图：

     美国输电网管理出奇的复杂，而建立一个新的输电网更加困难（如把中央大平原的一家大型风电场的电力输送到人口中心）。

8 、 煤矿正从阿巴拉契亚转移到西部

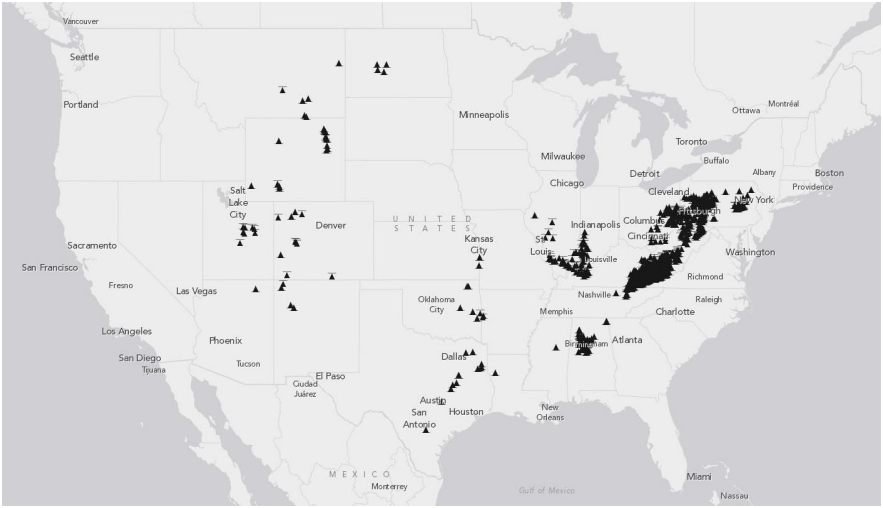

     下图是美国所有主要煤矿的示意图。

     单单从这幅图判断，会给人阿巴拉契亚是这个国家煤炭中心的印象，但事实上，情况并非如此。

     阿巴拉契亚的煤矿正在减少

     从上世纪 90 年代末期开始，相比东部，美国的煤炭资源越来越多地来自密西西比西部地区，尤其是来自怀俄明州。

     原因有很多。西部的煤含硫量更低，这对于那些尝试减少二氧化硫排放来应对污染条例的煤电厂更有利。

     还有一些州 （如肯塔基和西维吉尼亚），已经开发了大部分容易开采的煤层，很多地区的产量也正在减少。

     如果环保署新颁发的气候条款导致了煤电减少，煤炭生产未来会遭受打击。一些来自怀俄明州和其他地区的煤炭可能要开始面向出口，尽管这更难预测。

 9 、 美国石油自给率为 60%

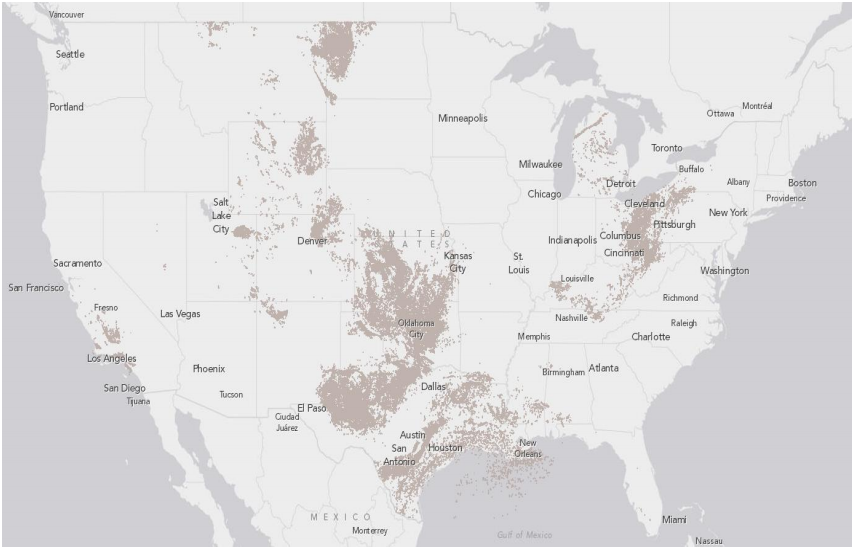

      这张图标明了 48 个州内的每个油井（尽管没有标出来，阿拉斯加还有很多油井）：

     值得注意的是美国石油生产正在发展壮大，并且速度很快

     截至 2013 年 11 月，美国每天生产 780 万桶原油，是近 25 年来的最高产量。石油生产预计还会继续增加，直到 2019 年达到日产 960 万桶的峰值。

     为什么会增产呢？新型水力压裂和水平钻井技术使得石油公司能从页岩和其他更难开采的构造中提取更多石油。海上钻井技术的进步也是部分原因。

     这还意味着美国石油的进口在逐步缩减。2012 年，美国使用的石油约 40%依赖于进口。 由于国内生产发展和对石油消费的降低（美国经济利用石油更加高效，而且增长驱动减缓），未来几十年，这一比例应该会继续缩减，。

10 、 石油首先应该输往炼油厂再投入使用

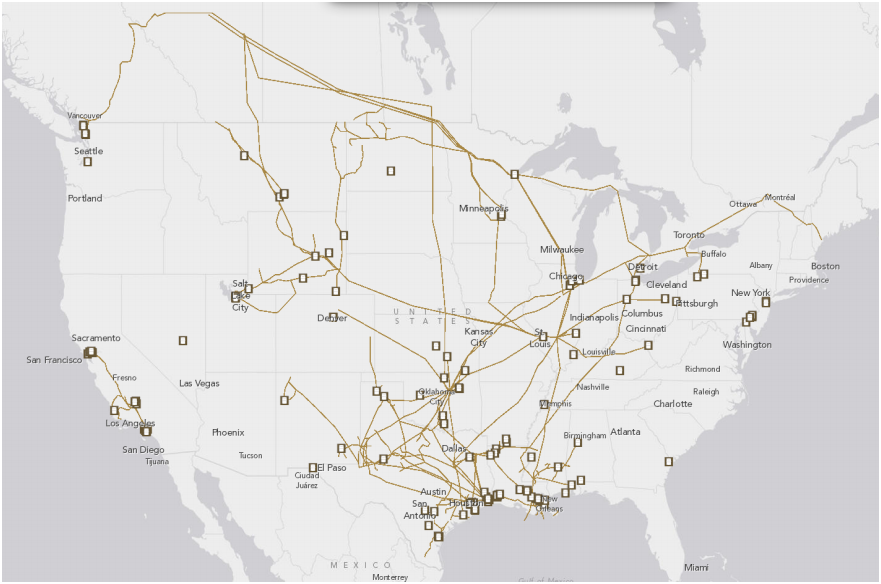

     这张图标明了把石油输往炼油厂（图中的方块）的管道，这把石油转变成汽油和其他燃料，能直接用于汽车、飞机等等：

     这张图也能帮助揭示很多当代能源争端

     比如，很多石油是从加拿大阿尔伯塔的油砂中开采的，但是却没有足够的管道（或铁路）来把原油输往炼油厂。

     这就是石油公司想建设 Keystone XL 管道线，把原油输往德克萨斯州炼油厂的原因。

     石油公司还认为，德克萨斯州没有足够的炼油能力来满足北达科他州和其他地方近期迅猛增长的产量需求。

11 、 页岩急速发展颠覆美国能源图景

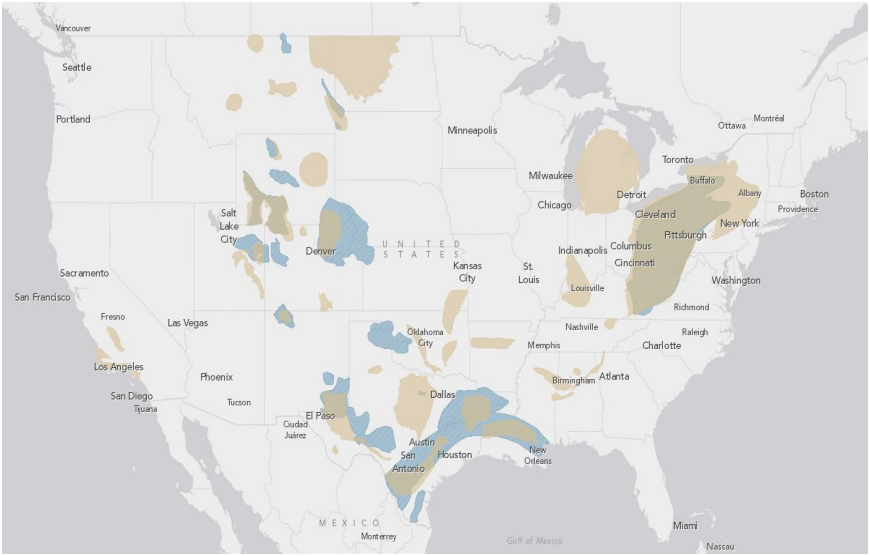

     这张图展现了油气页岩层（棕色）和致密地层（蓝色）：

     新型水力压裂和水平钻井技术的发展使得这些资源变得可用。国内现存超过63000 个页岩油气井。大部分开采活动集中在东部德克萨斯州、北达科他州、路易斯安那州和 Marcellus 页岩区。

     有超过 63000 个页岩油气井

     页岩的快速发展重塑了美国能源图景。国内的油气生产大幅增长，导致了能=源价格降低和进口依赖度减少。

     开发页岩的支持者多次表示，水力压裂技术能够创造工作机会，促进生产发=展和通过减少化石燃料使用来帮助减缓全球变暖。

     反对者却认为，这个行业监管较少，对于全球变暖的益处言过其实，而且水=力压裂技术会增加国内空气和水污染。

（完）
